一、產品簡介

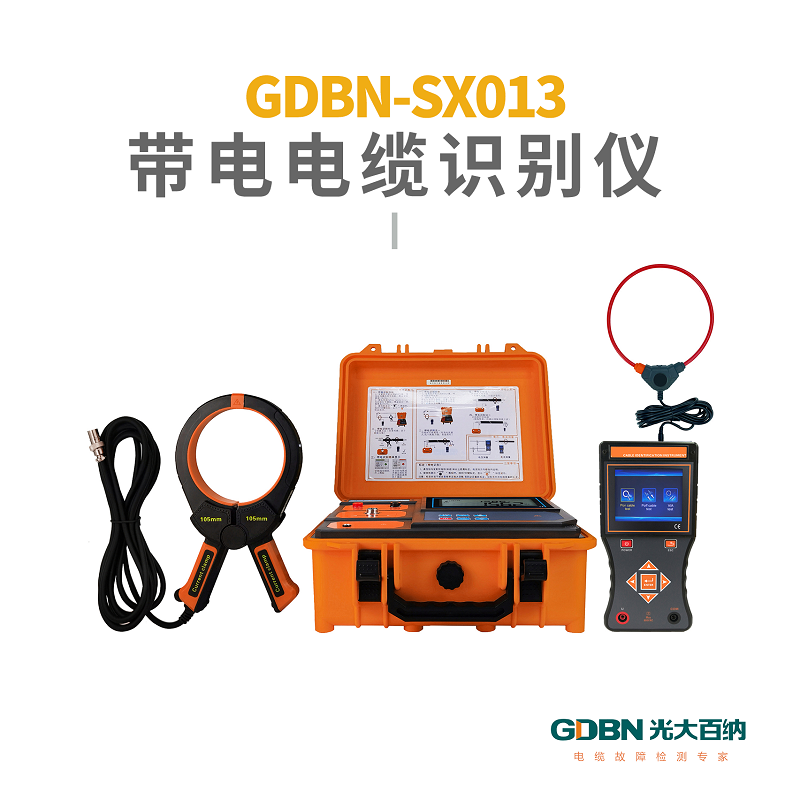

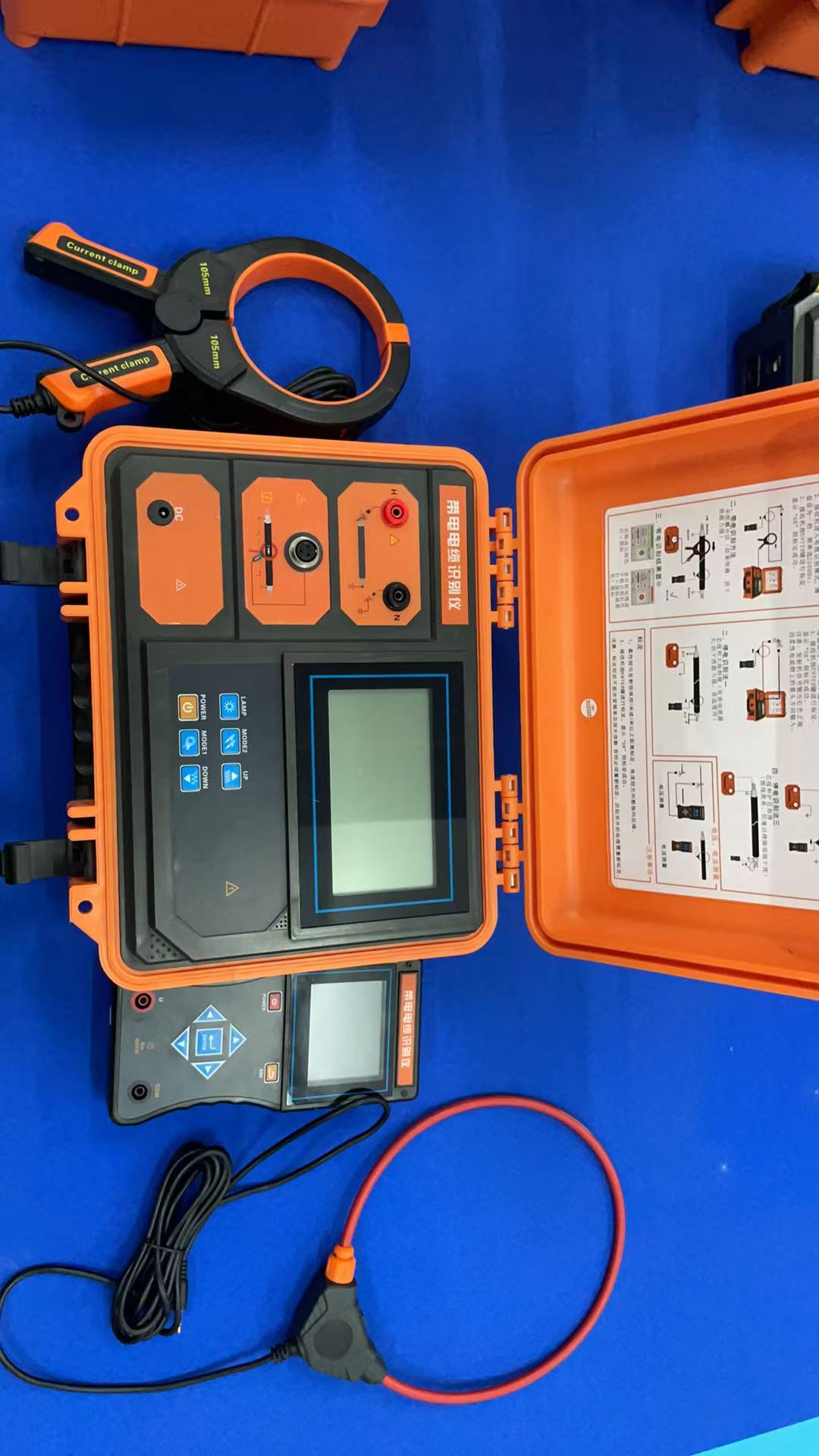

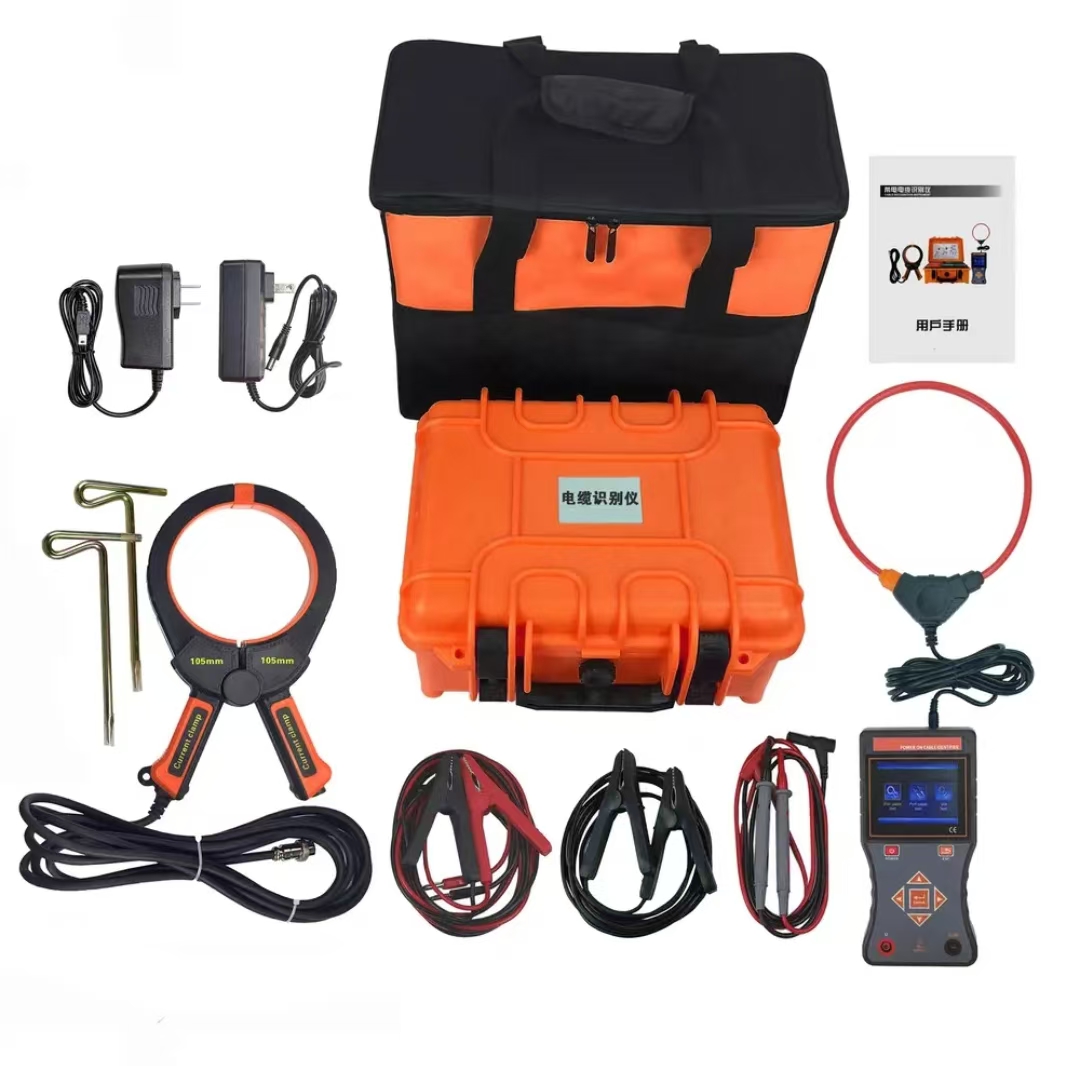

GDBN-SX013帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。

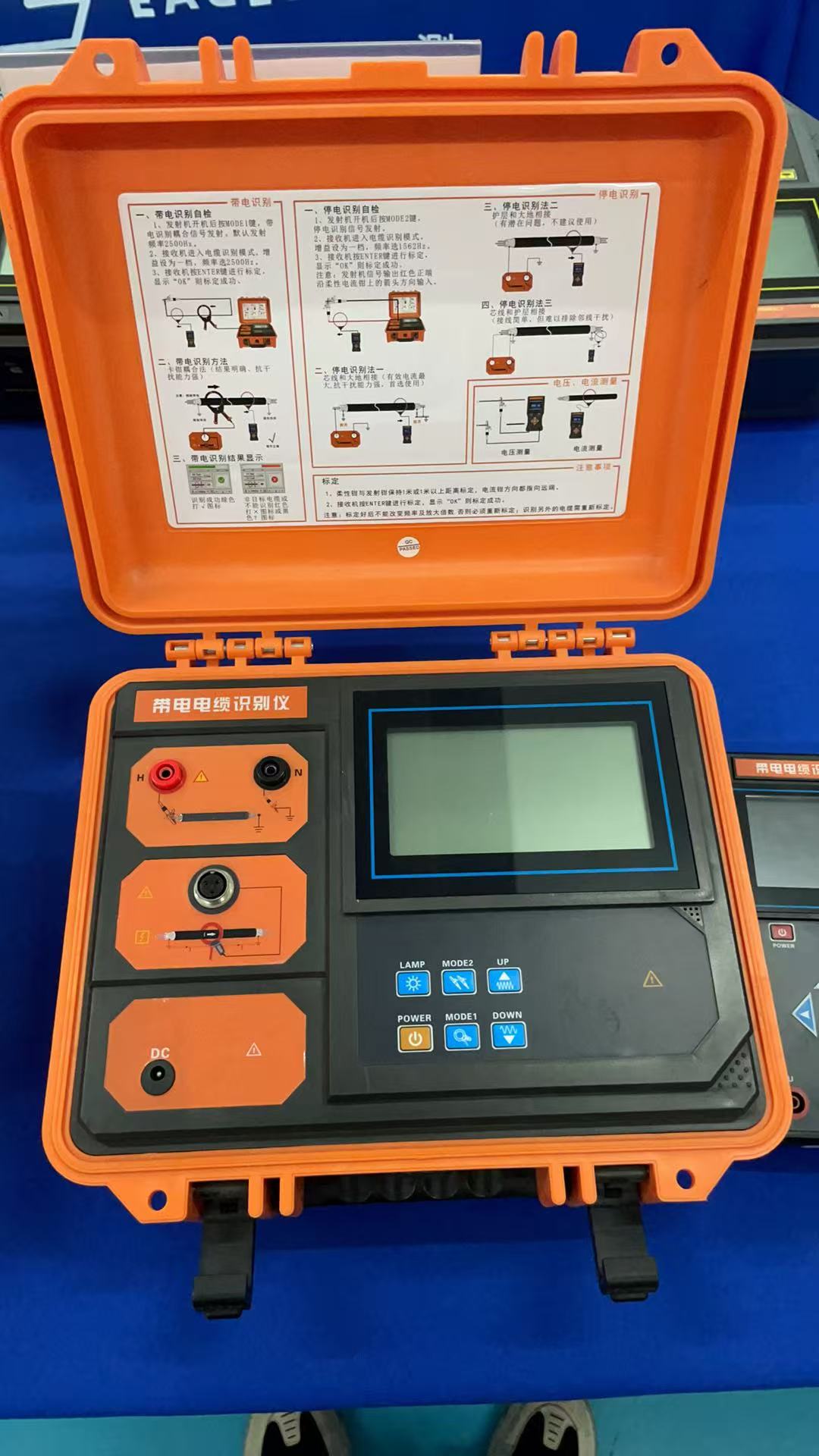

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ105mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

帶電識別時：采用卡鉗耦合輸出脈寬頻率信號，發射四種頻率：625Hz、1562Hz、2500Hz、10000Hz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈寬頻率信號信號，該脈寬頻率信號在目標電纜周?chē)a(chǎn)生電磁場，供接收機和柔性電流鉗檢測和識別；因脈寬頻率信號有方向性，所以檢測也具有方向性。

停電識別時：采用直連輸出脈寬頻率信號，發射兩種頻率：1562Hz、2500Hz，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周?chē)a(chǎn)生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

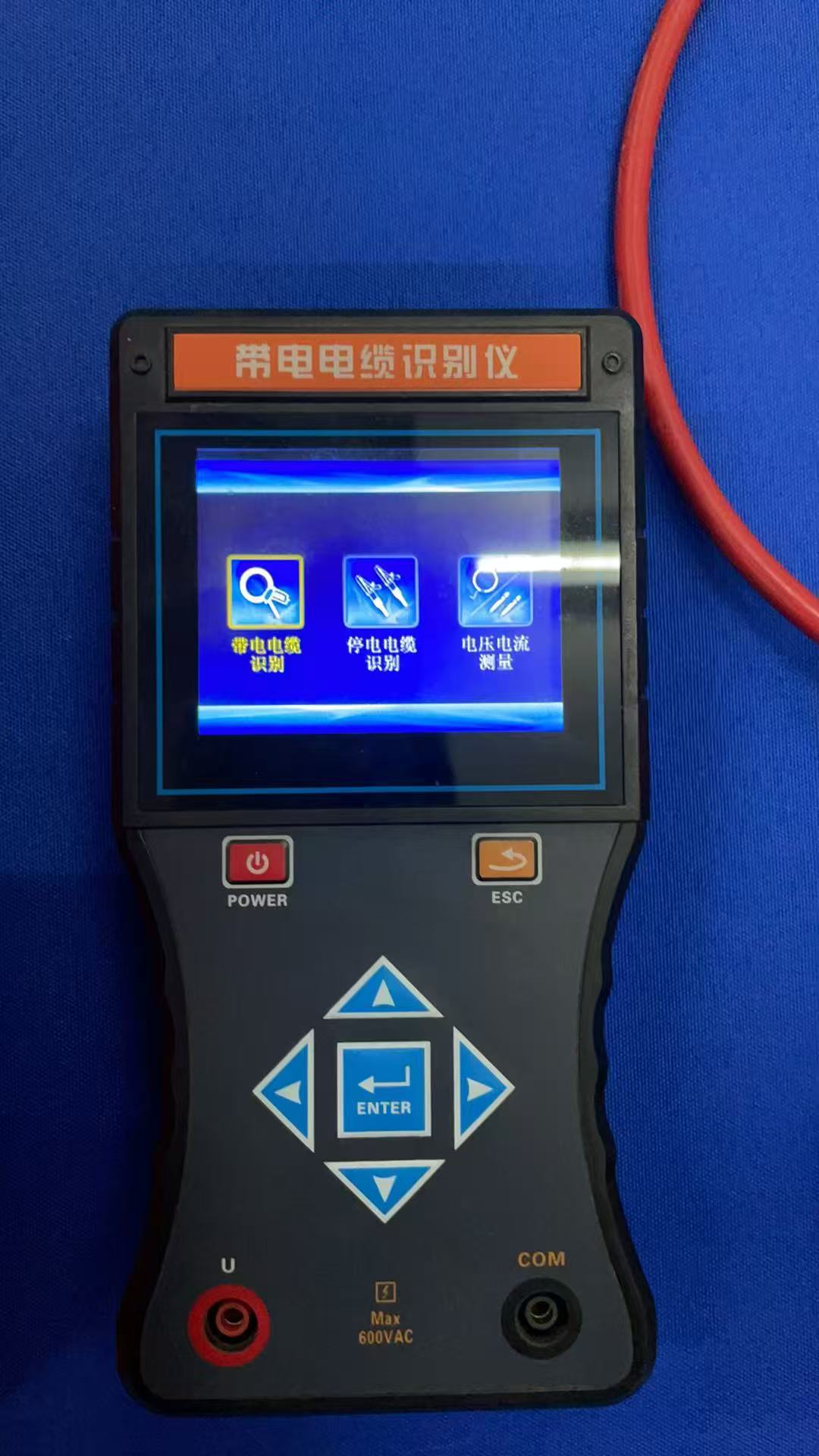

接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

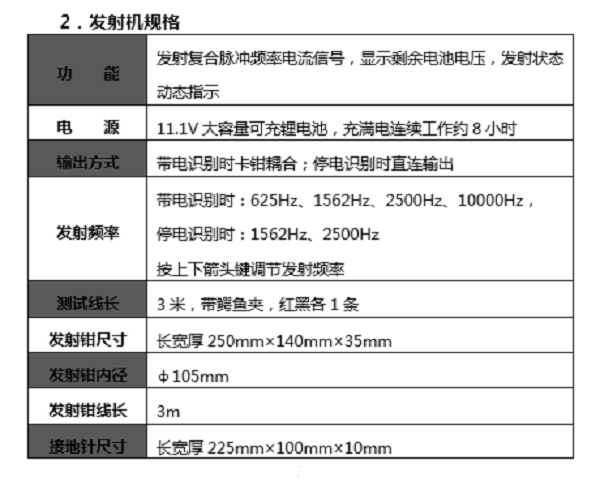

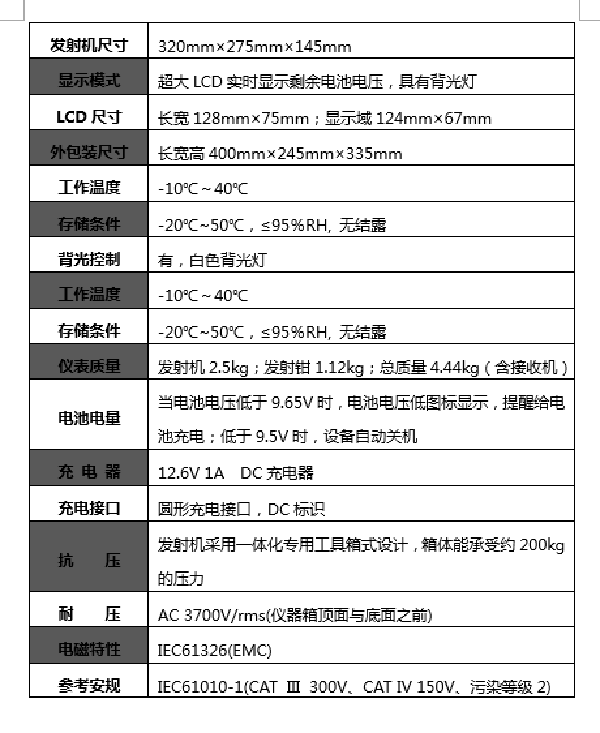

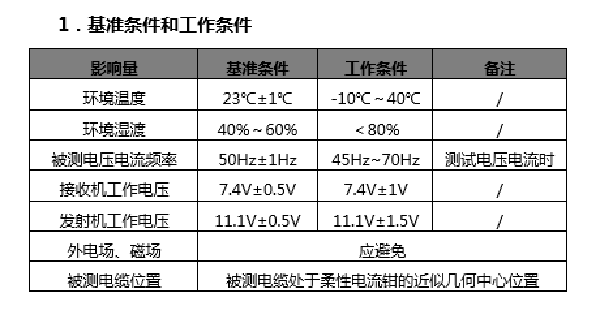

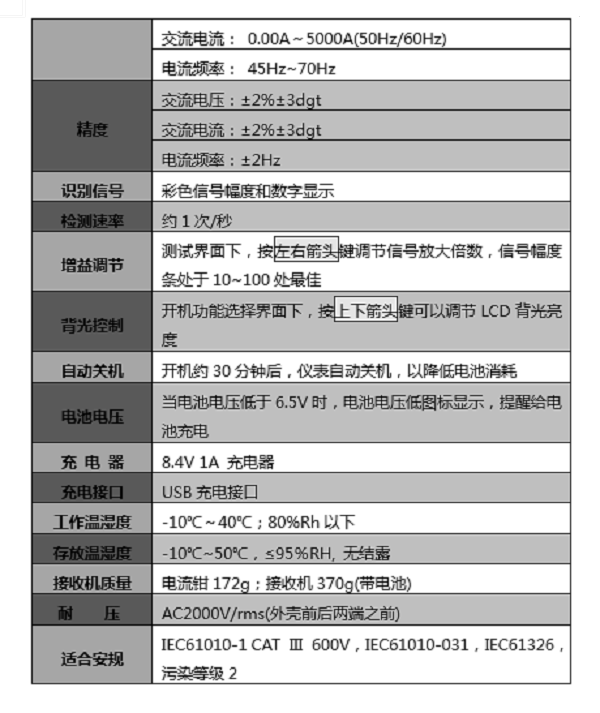

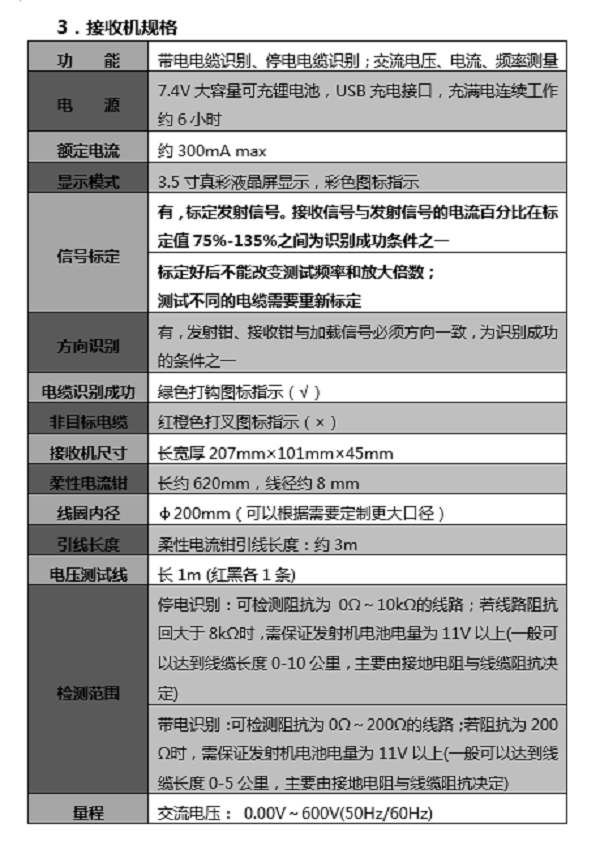

二、技術規格

三、產品結構

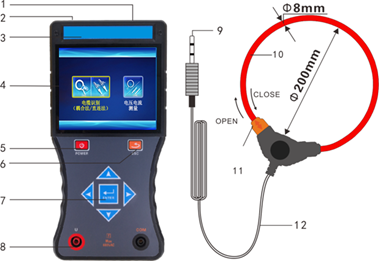

1、柔性電流鉗接入端口        2、USB充電接口（8.4V充電器）

3、接收機型號貼位             4、接收機LCD屏幕

5、接收機POWER電源鍵     6、ESC返回鍵

7、ENTER確認鍵及箭頭鍵    8、電壓測試輸入插孔

9、柔性電流鉗輸出端口       10、柔性電流鉗

11、柔性電流鉗按壓鎖扣      12、柔性電流鉗輸出引線

13、發射機型號貼位          14、停電識別時直連輸出接口

15、發射機LCD              16、帶電識別時耦合卡鉗連接航空插座

17、發射機功能按鍵              18、發射機DC充電接口（12.6V充電器）

19、發射電流鉗                    20、發射電流鉗扳機（控制電流鉗張合）

21、發射電流鉗輸出引線        22、帶電識別時耦合卡鉗連接航空插頭
