一、產品介紹

本產品是我公司在長期從事電纜故障測試研究方面新開發的創(chuàng )新型換代產品，采用專用高壓工頻升壓變壓器、工作時指示針顯示高壓真實電壓值，本體積小、重量輕、便于攜帶是它的最大特點，大大提高了現場使用的便攜性，告別了現場繁重的移動。特別是對于電纜故障測試及精確定點時提供了高沖擊力的高壓電源，替代了需要用80余公斤的試驗變壓器和操作箱，同時也解決了測試電纜時繁瑣的現場接線問題。GDBN輕型電纜故障測試高壓發生器采用了先進的工藝和技術，在功能、性能和產品集成化上都遠超過了其它所有同類產品，便于攜帶和現場使用，產品的各項性能指標均處于國內領先地位。該產品滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》，主要用于對高、中低壓電纜故障測試時做沖擊放電試驗電源、也可用于電纜、電容器、電機、瓷瓶等的直流耐壓試驗，是工頻高壓電源的升級換代產品。

 二、適用范圍

適用于35kV及以下電纜故障測試，是電力電纜故障測試中各類高阻性、接地型和疑難電纜故障定位的必備高壓信號發生裝置，廣泛適用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點，電纜故障測試種類包括各種高阻故障、閃絡(luò )性故障、低阻接地故障等。

三、功能特點

1.設備緊湊型設計。

2.實時高壓動態顯示。

3.工作狀態直觀顯示。

4.性能穩定，箱體采用工程塑料絕緣材料，操作安全，體積小、重量輕、接線簡單。

5.專用組合接地線設計，避免因人為接線原因引起的工作異常，性能穩定。

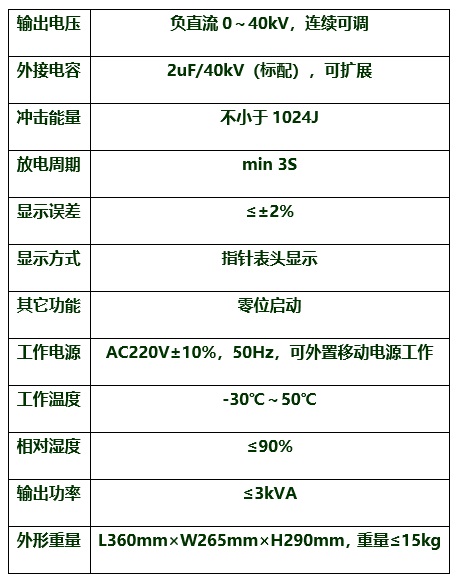

四、技術參數

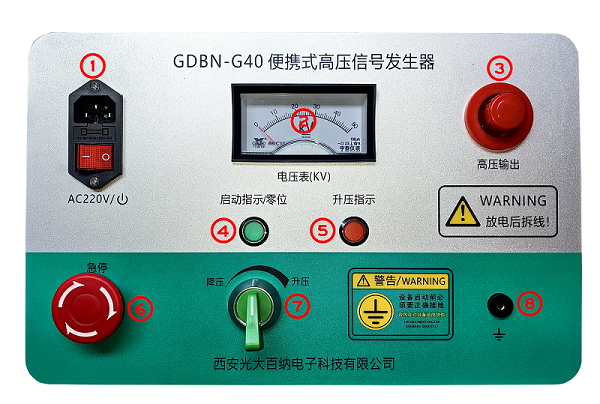

五、操作面板

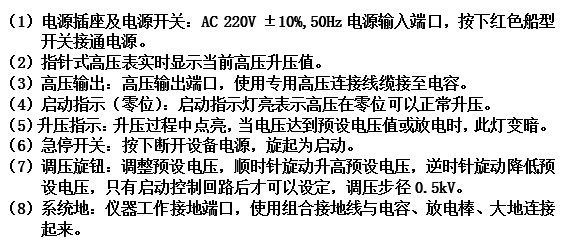

六、連接步驟

1、連線：

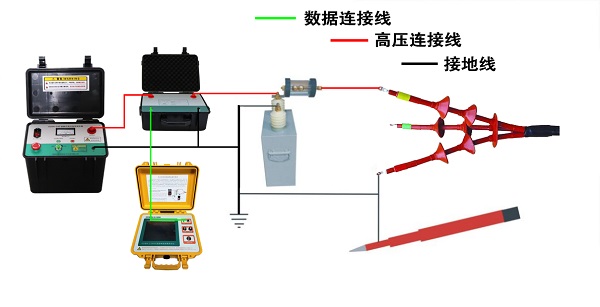

此方式為沖擊閃絡(luò )法測距或者故障精確定點時的連線方式，具體如下：

首先，使用組合接地線，以電容為出發點，分別接至儀器地端口、放電棒、系統地、鎧裝（相對地故障接鎧裝或系統地、相對相故障接另一相），注意：必須使用專用組合接地線可靠連接，否則影響設備穩定性能，組合接地線不允許有懸空；

接著連接高壓線纜，從設備高壓端口至電容另一極、從球隙至故障電纜；最后仔細檢查連線是否有誤，檢查無誤后插上電源線。

2、操作：

根據實際情況，調整放電球間隙，按照“開機---啟動---升壓”的步驟操作。

1.先將“AC220插座下船型開關”按下開機，

2.操作“急停開關”旋鈕旋起，旋起為啟動。

3觀察啟動指示燈，若啟動指示燈不亮。旋轉（降壓升壓）旋鈕至降壓檔位保持不動直至啟動指示燈亮（零位燈）。隨后停止旋轉（降壓升壓）旋鈕。

3.順時針旋轉(降壓升壓)旋鈕至升壓檔位，觀察指針表頭電壓逐步上升，若球間隙沒有擊穿，可以再升高，直到球隙擊穿后正常工作。

3、停機：

測距或者定點結束后停機，按下急停開關表示高壓斷電，接著必須使用放電棒泄放電容上的殘存電量，最后關機。

4、拆線：

確保電容和電纜上不再有殘存電量后進行拆線！

依次拆除電源線、高壓線，最后拆除組合接地線。

七、注意事項

1、本儀器屬高電壓設備，出現故障時，請速與我公司聯系。用戶不可擅自拆卸修理，以免對儀器造成進一步破壞，甚至威脅使用者的人身安全。

2、本儀器在使用過程中，應先測量交流供電，如交流供電不穩，過高，過低，會(huì )損壞儀器，此時應使用發電機供電，確保輸出交流220v穩定。（發電機功率最小為3千瓦）
