電纜故障測試儀的發展與應用

電纜故障測試儀是用于探測和定位電力電纜、通信電纜中各種故障（如短路、斷路、接地、閃絡(luò )等）位置的專業設備。它的發展與應用是電力、石化、鐵路、通信等行業保障線路安全運行的關鍵。

一、 發展歷程

電纜故障測試技術的發展，是一個從依賴人工經驗到智能化、自動化的演進過程，大致可分為以下幾個階段：

1. 傳統階段（20世紀中期及以前）

· 方法原始： 主要依靠電橋法（如Murray loop bridge, Murray-Varley bridge）和感應法/聲磁同步法。

· 原理：

  · 電橋法： 基于惠斯通電橋原理，通過計算電阻比值來估算故障距離。優點是原理簡單，對低阻故障較為準確；缺點是對于高阻故障無能為力，需要電纜有至少一根完好芯線，操作繁瑣，計算復雜。

  · 感應法與聲磁同步法： 主要用于精確定點。感應法通過探測電纜上方電磁場的突變來定位故障；聲磁同步法則通過檢測故障點放電產生的聲波和電磁波信號的時間差來精確定位。

· 特點： 設備笨重，測試過程復雜，對操作人員的技術水平和經驗要求極高，效率低下。

2. 現代脈沖反射法階段（20世紀70-90年代）

· 技術突破： 雷達技術（時域反射法，TDR）被引入電纜故障測試領域。

· 原理： 向電纜發射一個低壓脈沖，當脈沖遇到阻抗不匹配點（如故障點、接頭、終端）時會(huì )發生反射。通過測量發射脈沖與反射脈沖之間的時間差，并根據電纜的波傳播速度，即可計算出故障點的距離。

  · 低壓脈沖反射法： 適用于低阻故障和開路故障。

  · 閃絡(luò )法（高壓脈沖反射法）： 針對高阻故障，通過高壓發生器沖擊故障點，使其在高壓下?lián)舸?，變?yōu)榈妥锠顟B(tài)，從而產生反射脈沖。包括直閃法和沖閃法。

· 特點： 實現了“粗測”（距離預定位）的飛躍，測試速度、精度和適用范圍大幅提升。儀器開始集成化，出現了包含閃測儀、路徑儀、定點儀的“三合一”組合。

3. 智能化與數字化階段（21世紀初至今）

· 技術融合：

  · 數字化采樣： 采用高速A/D轉換器和數字信號處理（DSP）技術，波形更清晰、穩定。

  · 微機控制： 內置微處理器，實現自動計算、波形存儲、比較和分析。

  · 觸摸屏與人性化界面： 操作更加直觀，波形顯示和分析功能強大。

· 特點： 儀器體積減小，重量減輕，自動化程度高，降低了操作門檻。測試結果更可靠，數據可管理。

4. 當代集成化與物聯網階段（當前及未來）

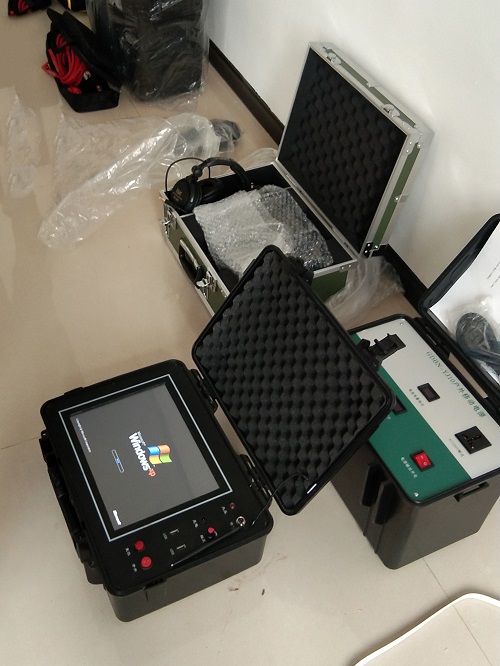

· 高度集成： 將傳統的閃測、路徑探測、故障定點三大功能高度集成于一臺主機內，實現“一機多用”。

· 智能化分析： 引入人工智能（AI）算法，能夠自動識別波形特征，智能判斷故障類型并給出距離結果，減少人為誤判。

· 連接性與云平臺：

  · 具備Wi-Fi、藍牙等功能，可通過手機、平板電腦進行無線控制和數據傳輸。

  · 測試數據可直接上傳至云平臺，實現故障歷史管理、大數據分析、遠程專家診斷和預防性維護。

二、 核心工作原理與技術

一套完整的電纜故障測試流程通常包括三個步驟：故障性質診斷、距離預定位和路徑查找與精確定點。

1. 故障性質診斷

· 使用絕緣電阻測試儀（兆歐表）和萬用表，判斷故障屬于低阻、高阻、閃絡(luò )性還是開路故障，以選擇正確的測試方法。

2. 距離預定位

· 低壓脈沖法： 用于低阻（<100Ω）和開路故障。

· 高壓沖閃法： 最主流的預定位方法。通過高壓發生器對故障電纜施加脈沖高壓，使高阻故障點擊穿放電，儀器捕捉放電瞬間產生的電流行波信號，通過分析其波形和時間差來計算故障距離。

3. 路徑查找與精確定點

· 路徑儀： 向電纜施加特定頻率的音頻電磁波信號，使用接收器在地面上探測該信號的路徑，從而確定地下電纜的準確走向和埋深。

· 聲磁同步定點儀： 精確定點的最關鍵設備。在高壓沖閃的同時：

  · 電磁波接收器 捕捉放電瞬間產生的強大電磁信號作為時間基準。

  · 高靈敏度聲波傳感器 （拾音器）在地面探測故障點放電時產生的“啪、啪”振動聲。

  · 儀器通過計算聲波與電磁波信號的時間差，并在耳機中同步提示，操作人員只需在聲信號最強的點上方即可精確找到故障點位置（精度可達0.1米）。

三、 應用領域

電纜故障測試儀是保障各類線纜基礎設施安全的“聽診器”，廣泛應用于：

· 電力系統： 發電廠、變電站、輸配電網絡(luò )中的高壓、超高壓電力電纜故障檢測。

· 石油化工： 廠區內部供電電纜、控制電纜的維護與故障排查，對防爆性能有特殊要求。

· 鐵路與城市軌道交通： 鐵路信號電纜、牽引供電電纜、地鐵動力電纜的故障定位。

· 市政建設： 城市路燈電纜、地下管線電纜的維護。

· 建筑施工： 排查新建樓盤或園區內敷設電纜的故障。

· 通信行業： 光纜（OTDR是其專用設備）、通信電纜的故障定位。

四、 未來發展趨勢

1. 更高程度的智能化與自動化：

   · AI故障診斷： 基于深度學習的波形自動識別與解析，實現“一鍵測距”。

   · 全自動測試： 儀器自動選擇測試參數，自動完成從預定位到定點的全過程。

2. 物聯網與大數據深度融合：

   · 數字孿生： 將電纜GIS數據、歷史測試數據與測試儀聯動，在虛擬模型中模擬和預測故障。

   · 預測性維護： 通過對海量故障數據的分析，預測電纜的壽命和潛在風險，變“被動搶修”為“主動防護”。

3. 儀器性能的持續提升：

   · 更高采樣率與帶寬： 獲得更精細的波形細節。

   · 更遠的測試距離： 適應更長距離電纜的測試需求。

   · 更小巧輕便： 增強現場作業的便攜性。

4. 多功能集成：

   · 集成電纜識別、絕緣電阻測試、直流耐壓試驗等功能，成為真正的“電纜綜合診斷平臺”。

電纜故障測試儀的發展史，是一部從模擬到數字、從人工到智能、從孤立到互聯的技術進化史。其應用已經從單純的故障修復工具，演變?yōu)楸Ｕ详P(guān)鍵基礎設施安全、實現智能化資產管理的核心環節。隨著人工智能、物聯網等新技術的持續賦能，電纜故障測試將變得更加高效、精準和前瞻，為現代社會(huì )的能源和信息傳輸“血管”保駕護航。
