一、低壓電纜故障檢測方法（0.6/1kV 及以下）

低壓電纜特點：電壓低、絕緣薄、故障多為低阻、短路、斷線、受潮。

常用方法：

1. 兆歐表（搖表）判斷故障性質測相間 / 對地絕緣，判斷短路、接地、漏電。

2. 萬用表電阻 / 通斷法快速判斷斷線、低阻短路。

3. 低壓脈沖法（TDR）測斷線、低阻短路距離。

4. 音頻感應法尋線 + 定點，適合橋架、穿管電纜。

5. 跨步電壓法直埋電纜接地故障定點。

6. 電橋法測低阻故障點距離。

7. 分段試送電排查工程現場最常用。

低壓一般不用高壓擊穿，因?yàn)楸旧斫^緣弱，高壓容易打壞電纜。

二、高壓電纜故障檢測方法（6kV、10kV、35kV 等）

高壓電纜特點：絕緣厚、故障多為高阻泄漏、閃絡、擊穿點隱蔽。

常用方法：

1. 直流耐壓 / 交流耐壓試驗發現隱藏絕緣缺陷。

2. 高壓閃絡法（沖閃法、直閃法）給故障點加高壓使其擊穿放電，再用波形測距。

3. 高壓脈沖電流法捕捉放電波形，定位高阻故障。

4. 聲磁同步定點法聽放電聲 + 磁場信號，精確定點。

5. 低壓脈沖法僅用于斷線、低阻故障。

6. 外護套故障檢測用跨步電壓、音頻法查外護層破損。

高壓電纜90% 故障是高阻 / 閃絡型，必須用高壓設備擊穿才能測。

三、低壓 vs 高壓 故障檢測核心區別（最重要）

1. 故障性質不同

• 低壓：多為低阻短路、斷線、接地、受潮

• 高壓：多為高阻泄漏、閃絡、絕緣老化、局部擊穿

2. 測試電壓不同

• 低壓：用 500V～1kV 儀表，不使用高壓擊穿

• 高壓：必須用 5～35kV 高壓發生器 擊穿故障點才能測

3. 核心方法不同

• 低壓：搖表、萬用表、低壓脈沖、音頻法

• 高壓：沖閃法、直閃法、聲磁同步、高壓脈沖電流法

4. 定位方式不同

• 低壓：靠電阻、音頻感應

• 高壓：靠放電聲 + 波形反射定位

5. 設備要求不同

• 低壓：普通電工儀表即可

• 高壓：必須專業高壓故障測試儀、安全防護嚴格

6. 危險性不同

• 低壓：相對安全

• 高壓：高壓輸出，必須嚴格斷電、驗電、接地

四、一句話總結

• 低壓電纜故障：低阻多，用低壓儀表就能測，不用高壓擊穿。

• 高壓電纜故障：高阻多，必須高壓擊穿放電，用聲磁同步定位。

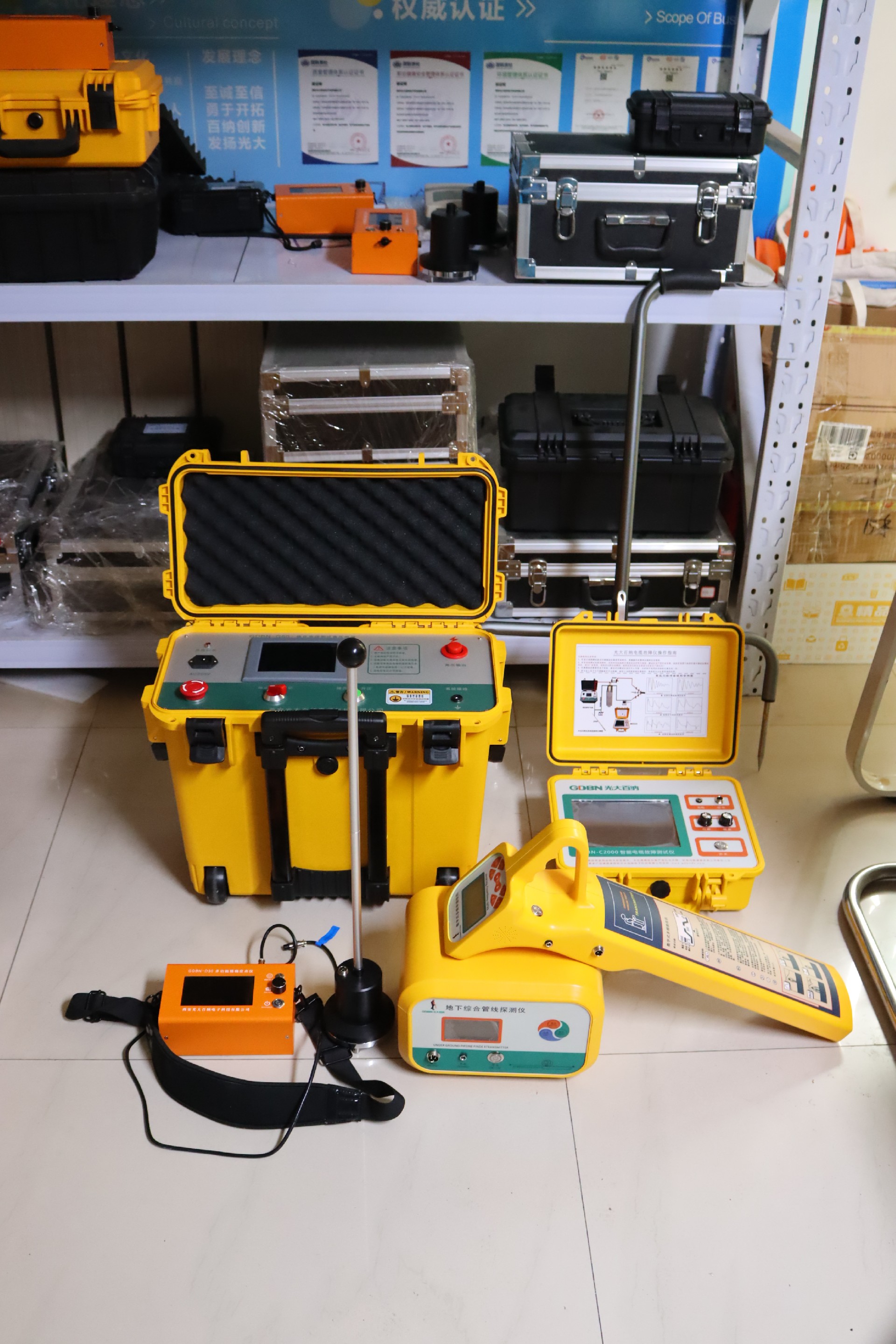

歡迎進店瀏覽--光大百納電纜故障檢測設備工廠店
