水泥路面用跨步電壓法檢測電纜故障，核心是高壓信號注入 + 路面導電增強 + A 字架 / 探針測電位差 + 十字 / 等電位精確定位，可在不破壞路面前提下，將故障點鎖定在1 米內。
一、核心原理
向故障電纜金屬護層 / 線芯注入高壓脈沖 / 直流電流，故障點電流泄入大地，在地面形成漏斗狀電位梯度；用兩根探針（A 字架）測地面電位差，故障點正上方電位差為零，兩側極性相反、幅值最大，據此定位。
二、必備設備
高壓信號發生器：輸出直流 / 脈沖高壓（1–15 kV），注入故障相與大地之間。

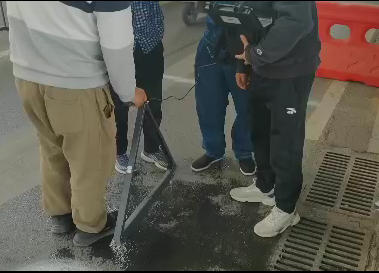

跨步電壓定點儀（A 字架）：含兩根探針、電位差計 / 毫伏表、信號接收機。
輔助工具：灑水壺、導電液、絕緣桿、接地極、卷尺、電纜路徑儀。
三、水泥路面關鍵預處理（解決不導電問題）
水泥路面干燥、絕緣，信號極弱，必須先增強路面導電性：
大面積灑水：沿電纜路徑灑水，形成連續水膜，讓電流可在路面?zhèn)鲗?dǎo)。
局部導電增強：故障疑似區灑鹽水 / 導電液，或鋪濕毛巾 / 導電布，提升探針接觸導電性。
探針處理：探針尖端磨尖，用力按壓路面，或在探針下墊濕海綿 / 導電膠，降低接觸電阻。
旁路測量：路面無法導電時，將探針移至路邊泥土 / 綠化帶，再用十字定位法交叉定位。
四、標準操作步驟（水泥路面專用）
1. 前期準備
用電纜路徑儀確認電纜走向并標記，明確故障區間。
信號發生器負極可靠接地，正極接故障相金屬護層 / 線芯，加壓至故障點穩定泄流（如 2–5 kV）。
路面灑水 / 導電處理，確保探針間有連續導電通路。
2. 粗測（找故障區間）
A 字架兩探針沿電纜走向，間距0.5–1 米，垂直于電纜方向放置。
沿電纜路徑緩慢移動，觀察電位差：靠近故障點時，電位差快速增大；過故障點后，指針反偏、幅值再達最大。
記錄電位差最大點與反偏點，鎖定故障區間（通常 5–10 米）。
3. 精確定位（十字定位法，水泥路面核心）
縱向定位（沿電纜走向）
在故障區間內，將 A 字架沿電纜走向移動，找到電位差為零的點（故障點正上方）。
零電位點兩側，電位差極性相反、幅值最大，標記該零位點為縱向中心。
橫向定位（垂直電纜走向）
在縱向零位點，將 A 字架旋轉 90°，垂直于電纜走向放置，左右移動找零電位點。
縱向零位線與橫向零位線的交叉點，即為故障點正上方（誤差≤1 米）。
等電位交叉法（路面不平整 / 干擾大時）
以疑似點為中心，在4 個方向各找一對等電位點，畫垂直平分線，交點即故障點。
4. 驗證與確認
交叉定位后，前后左右移動探針，確認零電位點穩定、兩側極性反轉、幅值對稱。
多次重復定位，確保結果一致，避免地下金屬管線干擾。
五、水泥路面常見問題與解決
| 問題 | 原因 | 解決方法 |
|---|---|---|
| 無信號 / 信號極弱 | 路面干燥絕緣、接觸電阻大 | 大量灑水 / 鹽水、探針下墊濕海綿、移至路邊泥土測量 |
| 信號漂移 / 不穩定 | 路面導電不均、探針接觸不良 | 重新灑水、壓緊探針、清潔路面、縮短探針間距 |
| 多點零電位 / 干擾 | 地下金屬管線、其他電纜、接頭 | 改變注入電壓極性、分段測試、避開干擾區、用等電位法交叉驗證 |
| 定位偏差大 | 電纜路徑不清、路面傾斜 | 先精準測路徑、水平放置 A 字架、多次交叉定位取平均 |
六、安全注意事項
嚴格高壓操作規范，設備可靠接地，測試時人員遠離高壓區與探針。
加壓 / 斷電前，先放電（等待 2–3 分鐘或用放電棒），防止殘余電壓傷人。
水泥路面濕滑，注意防滑；探針避免接觸地下管線，防止損壞與觸電。
七、適用場景
直埋電纜金屬性接地 / 低阻故障（對地電阻＜200Ω）、外護套破損故障。
水泥 / 柏油硬化路面、廣場、小區道路等無法直接插針的場景。
