電纜波速在電纜故障檢測中的核心作用
電纜波速，指脈沖信號在電纜絕緣介質中傳播的速度，單位 m/μs，是時域反射法（TDR）、閃測法、高壓脈沖測距的基礎核心參數，波速取值誤差直接決定故障測距精度，甚至出現完全測錯位置。

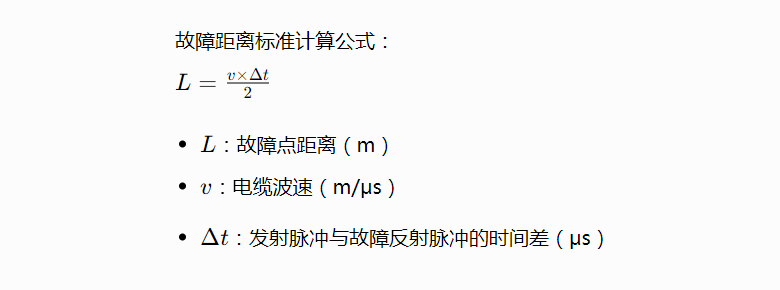

一、測距公式核心依賴波速故障距離標準計算公式：
公式能直觀看出：波速 v 是計算距離的唯一介質相關變量，時間由儀器采集，一旦波速選錯，距離直接偏差。
二、波速不準帶來的實際故障
測距大幅偏移，開挖錯點 例：YJV 交聯電纜波速約 170m/μs，若誤按油浸電纜 120m/μs 測算，同一時間差下測距會偏小近 30%，挖幾百米找不到故障，浪費人力、破壞路面。 長短電纜誤差放大 10km 長高壓電纜，波速每偏差 5m/μs，測距誤差可達上百米，高壓電纜搶修成本極高，錯挖損失巨大。 區分斷線 / 短路 / 接頭反射失效 不同介質波速不同，儀器靠波速匹配判斷反射波形；波速設置錯誤，波形判讀混亂，分不清接頭、終端、故障點反射波。

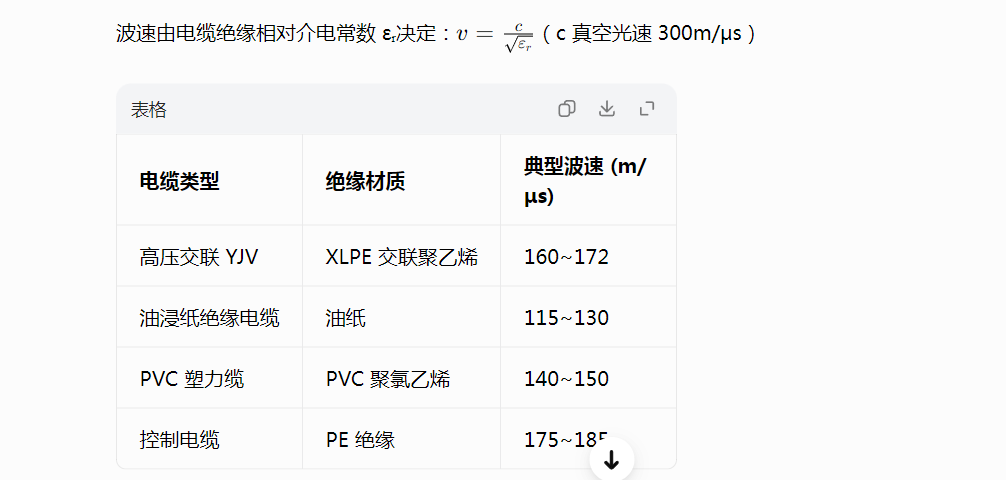

三、不同電纜介質波速差異（關鍵參考）
同一型號新舊電纜、受潮電纜，介電常數輕微變化，波速也會小幅浮動，高精度檢測必須現場實測波速。
四、現場檢測中波速的 4 個關鍵應用場景1. 低壓脈沖測距（斷線、低阻接地） 低壓 TDR 完全依靠波速計算距離，測斷線、電纜全長、接頭定位，波速是第一設置參數。 2. 高壓閃測法（高阻、閃絡故障） 沖擊高壓產生放電脈沖，儀器采集往返時間，搭配波速計算故障點；高壓電纜搶修最常用，波速錯誤直接報廢一次測距結果。 3. 電纜全長校準、檔案建檔 已知一段完好電纜實際長度，反向?qū)崪y波速，存入儀器，后續同批次電纜檢測零誤差；新建電纜驗收必須實測波速存檔。 4. 多條同溝電纜區分、接頭定位 多條電纜并列敷設時，每條電纜絕緣材質不同波速不同；利用波速區分電纜，精準定位中間接頭、終端頭位置，排查接頭進水、老化故障
五、精準獲取波速的實操方法（保證檢測精度）1.標準實測法（最準） 取同型號完好電纜，測量真實長度 L，接入測試儀測脈沖往返時間 Δt，反推波速 v=2L/Δt存入儀器。 2.廠家參數參考 電纜出廠合格證會標注絕緣材質，匹配對應標準波速，適合應急粗測。 3.禁止通用波速混用 交聯、油紙、PVC 電纜波速差距極大，嚴禁一套波速測所有電纜。
六、總結波速的重要性一句話概括
電纜波速是故障測距的標尺，時間是儀器采集的 “秒表”，沒有正確波速，測出的時間無法換算真實長度；波速誤差 = 故障點定位誤差，直接決定搶修效率、開挖成本、施工工期，是電纜故障檢測不可或缺的基礎參數。
