管線儀盲測功能正常使用的全套必備條件

管線儀盲測分兩大類：無源盲測（僅接收機，追蹤電纜工頻 50Hz）、有源感應盲測（發射機地面感應耦合，無夾鉗 / 直連），兩類通用 + 專屬條件分開說明，同時包含儀器硬件、管線本身、現場環境、操作規范四大維度。

一、儀器硬件必須具備的基礎條件（設備前提）

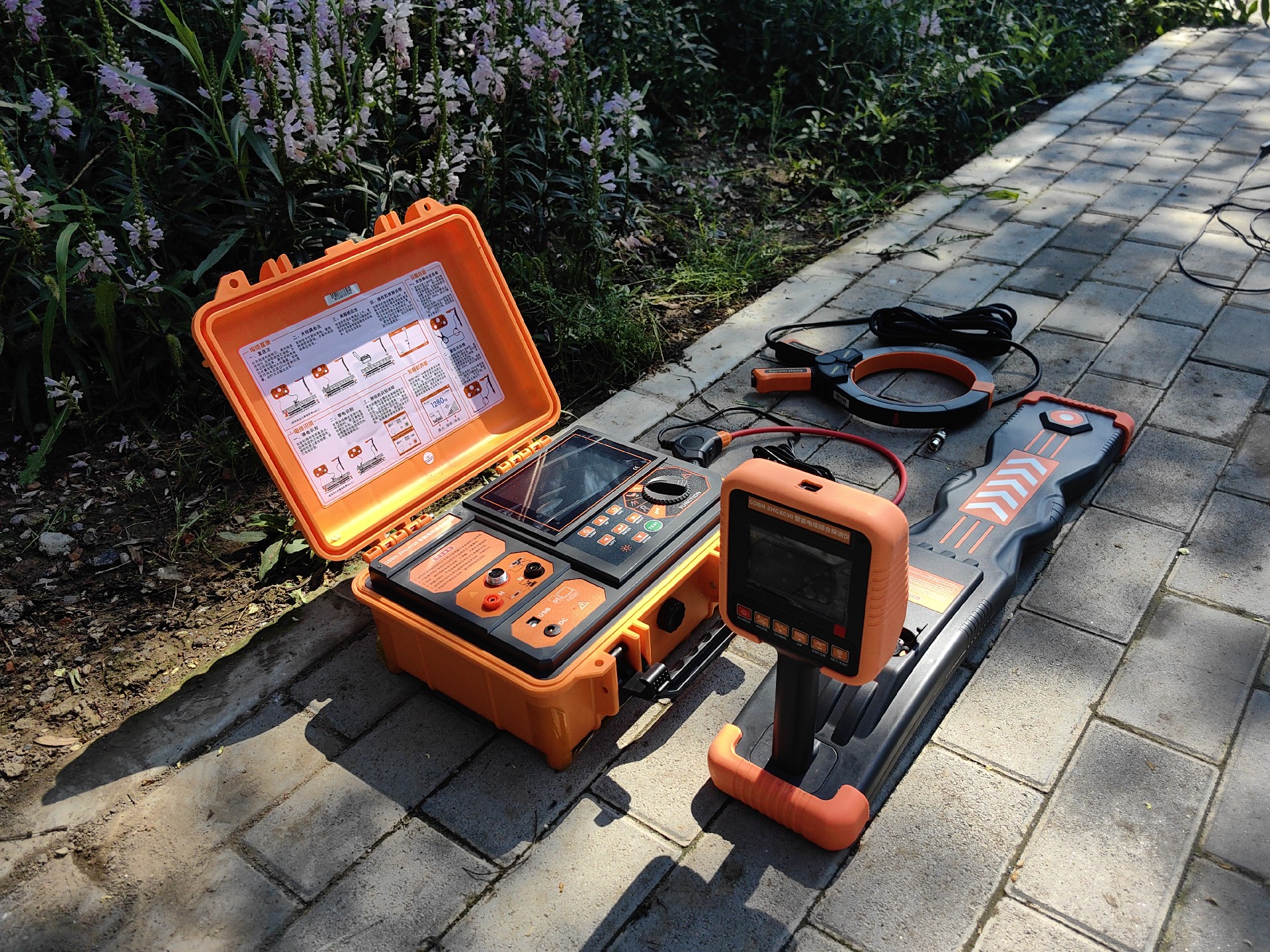

1. 無源盲測（Power/50Hz 模式，帶電電纜盲找） 接收機內置工頻專用高靈敏接收線圈，具備 50Hz 窄帶濾波、多級降噪； 內置自適應增益調節，弱信號自動放大、強干擾自動衰減； 區分波峰 / 波谷定位、深度測算功能，搭配電磁噪聲抑制算法； 抗工頻諧波、變頻器、軌道交通干擾的數字降噪模塊（前文電纜檢測降噪核心要求）； 可切換垂直 / 水平天線，適配橫向掃查盲搜管線。 2. 有源感應盲測（發射機感應法，未知金屬管線通用） 發射機集成地面感應發射天線，無需接電纜、不用接地夾鉗，空中向地下輻射交變磁場； 支持中高頻（8kHz/33kHz）感應信號，低頻易串?dāng)_、高頻穿透淺層土壤； 發射機自動阻抗匹配，無需人工調接地電阻； 接收機與發射機同頻鎖定，窄帶濾波過濾雜波，抑制并行管線耦合干擾； 具備信號甄別功能，區分目標管線與相鄰金屬管道、鋼筋網。 通用硬件硬性要求 整機屏蔽結構，機身金屬外殼接地，降低外部電磁噪聲； 大動態信號量程，既能捕捉深埋微弱信號，又不會強干擾飽和失真； 實時信噪比顯示，直觀判斷盲測信號有效性。

二、被測管線自身滿足的電氣條件（信號回路基礎）

（一）無源盲測（僅帶電電纜適用） 電纜持續帶電運行，相線有 50Hz 交變電流，能向外輻射工頻磁場； 電纜金屬屏蔽層、鎧裝層連續導通，無大面積斷裂、斷開； 電纜兩端具備接地回路，電流形成完整閉環，磁場輻射強度足夠； 非金屬單芯光纜、無金屬芯 PE 管無法無源盲測。 （二）有源感應盲測（金屬管線 / 帶金屬鎧電纜通用，帶電 / 停電均可） 管線含連續金屬導體：鋼管道、銅鎧電纜、鋁護套、金屬牽引線；純塑料、無金屬光纜不可盲測； 管線形成對地回流回路：管線兩端接地、土壤導電形成信號回流； 管線無多處斷點、接頭絕緣隔離，信號不會中途衰減消失； 管線埋深不宜過大，常規感應盲測有效深度≤2.5m，超深信號極弱難以識別。

三、現場環境與土壤條件（保障信號傳輸）

1.土壤具備基礎導電性 干燥砂石、凍土、碎石層導電極差，感應信號大幅衰減，盲測效果極差；濕潤黏土、回填土最佳。 2.周邊干擾可控（降噪核心條件） 遠離大型變頻器、地鐵軌道、高壓母線、電焊機、充電樁群； 3.大面積鋼筋混凝土地面、密集鋼筋網會屏蔽地下管線磁場，盲測失效； 同區域多條并行金屬管線會互相耦合，需依靠?jī)x器濾波區分主信號。 4.地面無強金屬遮擋 大面積鋼板、鐵板、金屬圍擋、重型設備會吸收 / 反射發射磁場，阻斷感應耦合。 5.場地平整開闊 大面積積水、深坑、密集金屬雜物會造成信號畸變，產生虛假峰值。

四、現場操作規范條件（盲測成功的人為前提）

1. 有源感應盲測操作要求 發射機平放地面，機身長邊垂直預判管線走向，最大化磁場耦合效率； 發射機與接收機保持≥3m 安全距離，避免發射信號直接竄入接收機造成飽和； 橫向勻速掃查，保持接收機天線垂直地面，高度統一（離地 20~30cm）； 增益由低到高逐步調節，以信號峰值清晰、無滿屏雜波為準； 分段掃查，長距離區域分區塊盲搜，避免遠距離信號衰減漏判。 2. 無源工頻盲測操作要求 關閉現場閑置大功率設備，降低諧波噪聲； 避開路燈電纜、通信電源線等雜散 50Hz 干擾源； 采用 “十字掃查法”：橫向、縱向雙向移動，確認管線真實走向，排除假信號。

五、盲測失效的典型不滿足條件（反向?qū)φ眨?/strong>

1.管線無連續金屬導體、完全非金屬； 2.無源盲測電纜停電、鎧裝斷裂無電流回路； 3.土壤極度干燥 / 凍土，無對地回流； 4.周邊強電磁干擾，儀器無降噪濾波； 5.大面積鋼筋、鋼板屏蔽地下磁場； 6.管線埋深超過儀器感應極限； 7.發射機擺放方向平行管線，耦合效率極低； 8.多管線密集并行且儀器無信號甄別功能。簡短總結盲測完整生效三大核心門檻： 儀器門檻：帶感應發射 / 工頻接收 + 窄帶降噪濾波； 管線門檻：連續金屬導體 + 完整對地電流回路； 環境門檻：土壤導電、無大面積金屬屏蔽、電磁干擾可控，配合規范掃查操作。
