選擇電纜故障檢測的試驗電壓，核心是匹配電纜額定電壓、絕緣類型、故障性質與檢測方法，在有效擊穿 / 激發故障與不損傷完好絕緣之間取得平衡，同時遵循國標 / 行標。
一、核心選擇依據
1. 電纜額定電壓（U?：導體對地 / 屏蔽額定相電壓）
這是最基礎的依據，試驗電壓通常為 U?的倍數。
低壓電纜（≤1kV）
絕緣電阻測試：500V~1000V DC（0.6/1kV 電纜常用 1000V）
工頻耐壓：2U?+1000V（如 0.6/1kV：2×600+1000=2200V AC），5 分鐘
中壓電纜（6~35kV）
出廠交流耐壓：2.5U?（6/10kV：15kV；8.7/10kV：21.75kV），15 分鐘
現場預防性交流耐壓：1.7U?~2.0U?
直流耐壓（僅老規范 / 紙絕緣）：4U?
高壓電纜（110kV 及以上）
交流耐壓：1.36U?~1.6U?（諧振試驗）
2. 故障類型與電阻（決定檢測方法與起始電壓）
低阻 / 短路故障（R＜100Ω）
方法：低壓脈沖法（TDR）
電壓：5~50V 低壓脈沖，無需高壓
高阻 / 泄漏故障（100Ω＜R＜10MΩ）
方法：直流耐壓 + 泄漏電流、超低頻（VLF）
電壓：0.5~1.0U?起，逐級升壓至2U?
閃絡故障（R＞10MΩ，高電壓才擊穿）
方法：高壓閃絡法（直流 / 沖擊）
電壓：2.5~4U?，直至故障點閃絡放電
開路故障
方法：低壓脈沖 / 電橋
電壓：低壓，無需高壓
3. 絕緣材料（關鍵限制因素）
XLPE（交聯聚乙烯）：嚴禁直流耐壓（易存空間電荷，投運易擊穿）；優先工頻 / 諧振 / VLF 交流
PVC / 橡膠：可直流 / 交流；直流電壓可取交流1.5~2 倍
油浸紙絕緣：可直流（4U?）或交流
4. 檢測目的（預試 / 故障定位）
預防性試驗：電壓 **≤2.5U?**，驗證絕緣完好
故障定位：電壓 **≥2.5U?**，強制故障點擊穿 / 閃絡，便于定位

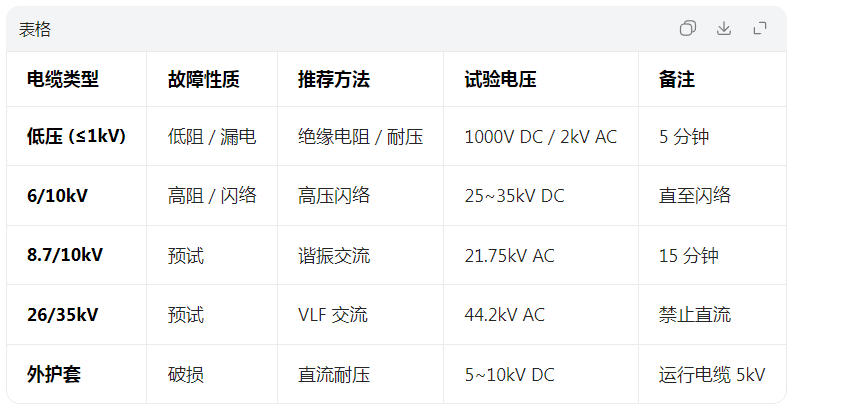

二、常用檢測方法電壓選擇表
三、選擇與操作原則
從低到高，逐級升壓
起始：0.5U?，觀察電流 / 泄漏
步長：10%~20%U?，每級停留 1~2 分鐘
終點：故障閃絡 / 擊穿，或達標準上限
保護完好絕緣
XLPE：禁用直流；交流不超2.5U?
老化電纜：電壓降 10%~20%
遵循標準
國標：GB/T 12706、GB 50150
行標：DL/T 596（預防性試驗）
四、常見錯誤與風險
? 直接加全高壓：易誤擊完好絕緣
? XLPE 用直流耐壓：殘余電荷導致運行擊穿
? 電壓過低：高阻故障不擊穿，無法定位
五、快速選擇步驟
查電纜：額定電壓 U?、絕緣材質、年限
判故障：低阻 / 高阻 / 閃絡 / 開路（絕緣電阻表）
選方法：低壓脈沖（低阻）、高壓閃絡（高阻 / 閃絡）
定電壓：按類型 / 方法取U?倍數，逐級升壓
