警告：為確保人身安全，對已確定的電纜，在維修開鋸前，一定要刺扎試驗。（圖片僅供參考，以實物為準）

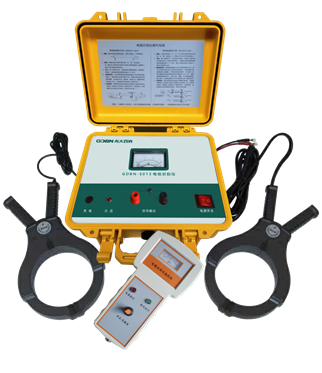

一、儀器外形及功能介紹

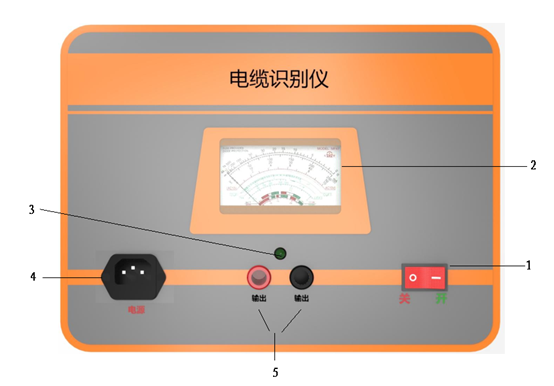

（一） 電纜識別儀發射機面板如圖所示：

圖 識別儀發射機面板圖（新舊款式面板功能相同）

功能介紹

1、電源開關：控制整機電源的通斷。

2、表頭：指示輸出信號電流的大小。

3、指示燈：識別儀工作輸出狀態指示燈。

4、電源輸入插座或充電口：用儀器所配專用電源線，輸入220V、50HZ交流電源。儀器使用時，應獨立使用三孔電源插座，插座接地線就近直接接地。

儀器使用5A保險絲，損壞時應換同規格保險絲。

5、黑接線柱：用配套的黑色測試線插入此插孔，另一端測試夾接系統地；

紅接線柱：用配套的紅色測試線插入此插孔，另一端測試夾接被測試電纜的芯線。

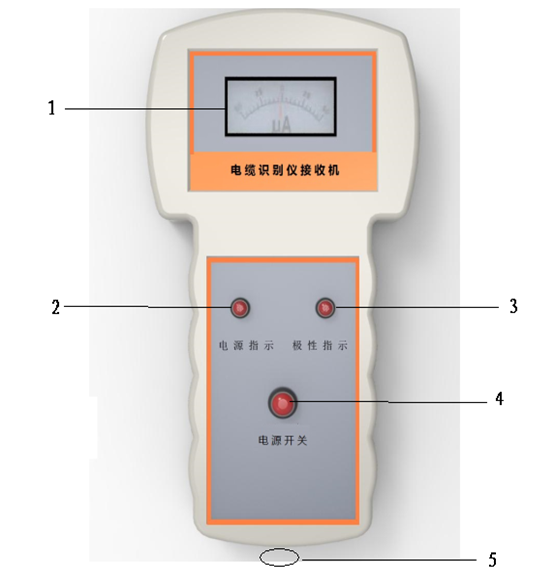

(二)  電纜識別儀接收機面板示意圖如圖所示：

圖3-2  電纜識別儀接收機面板圖

功能介紹

1.   表頭：指示接收信號幅度的大小與極性。

2.   電源指示燈：電源開關接通時，指示燈亮。

3.   極性指示燈：當識別正確時，該指示燈亮。

（呈現出與發射機一致的周期性亮、滅變化）

4、電源開關：控制接收機內部電源的接通與關斷。

卡鉗插座：接收機與接收卡鉗連接插頭。

二、儀器性能指標

發射機：

1. 最大脈沖峰值輸出電流：25A

2．脈沖重復頻率：1次/2秒

3．電源電壓：AC220V(±10%)

4．重量： 8kg

接收機：

1．接收機靈敏度： 40dB

2．電源：兩節5號電池

3．重量：0.2kg

三、接線方式

1. 直連法（不帶電電纜的識別）

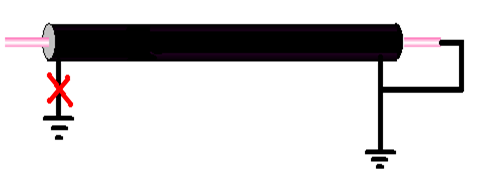

⑴ 將被識別電纜終端的任意一好相與系統地短接。在始端將鋼鎧與系統地斷開。

測試步驟一   欲識別電纜測試前連線處理

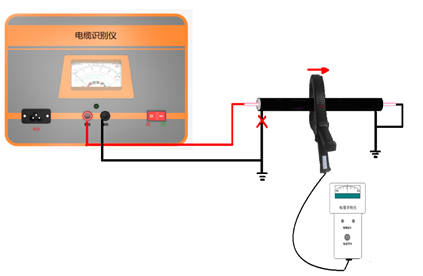

⑵ 將紅夾子線一端接到發射機的紅接線柱上，另一端接至被識別電纜的相線上，黑夾子線一端接到發射機的黑接線柱上，另一端可靠地接到系統地上。

【注】紅、黑兩夾子之間的回路電阻要小于2.5KΩ。

測試步驟二   測試前儀器接線

⑶ 打開發射機電源開關，觀察電流表指示。一般情況下，表針擺動滿度的2/3即可。

⑷基準信號的讀?。航邮湛ㄣQ與接收機相連，打開電源開關；在待測電纜始端將接收卡鉗就近卡在已接好線的電纜上（如果卡不到電纜上，可以卡住紅色輸出線）；接收卡鉗箭頭指向電纜始端（指向發射機）；這時應觀察到接收機電流表指針向右偏擺，呈現出與發射機電流表指針一致的周期性擺動，同時極性指示燈呈現亮、滅周期性變化并伴有蜂鳴聲；請記住這一現象和接收卡鉗的箭頭方向，這就是我們要讀取的【基準信號】。。時可攜帶接收機至測試現場進行測試作業。

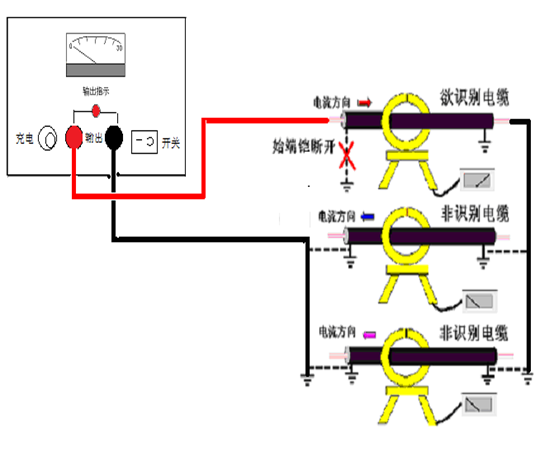

⑸識別判定：攜帶接收機到識別現場對電纜進行準確識別判定。只能在一條電纜上讀取到與【基準信號】一致的信號，此電纜即為待識別的目標電纜。否則識別有問題?。。。ㄈ鐖D2）

測試步驟三   不帶電電纜識別工作判別

警告：為確保人身安全，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。

2、耦合法（帶電識別）

⑴  接發射源：

發射卡鉗的紅、黑兩個接線插頭接在發射源對應的兩個紅、黑接線柱上，將發射卡鉗卡在被識別電纜上。發射卡鉗上的箭頭指向電纜終端。

⑵  核對方向：

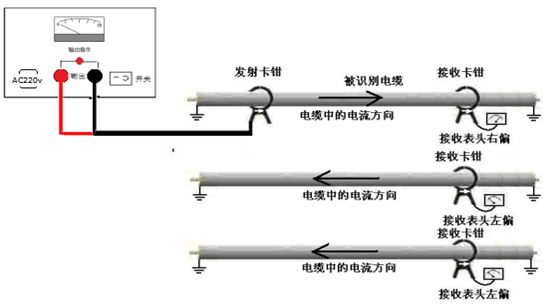

在距發射卡鉗兩米（左右）以外的被識別電纜上，用接收卡鉗卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。此時接收機電流表指針一定是向右偏轉，同時有聲光指示。如果將接收卡鉗的箭頭指向發射源端，將不會(huì )有聲光提示，而且電流表頭指針向左偏轉。此時可將接收機拿到現場使用，注意卡鉗箭頭方向始終指向電纜終端。

⑶  識別：

在識別點，用接收卡鉗對各條電纜進行識別。在進行識別時，一定要將接收

卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機表頭指針一定是向右偏轉，同時聲光報警。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警。當接收卡鉗卡住某一電纜時，接收機電流表頭指針向右偏轉，同時有聲光報警提示的，就是要尋找和識別的那條電纜。

帶電電纜識別工作判別

警告：為確保人身安全，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。

四、注意事項

1、本儀器屬于精密設備，在運輸和使用過程中，一定要輕拿輕放，以免損壞。

2、儀器使用前，需仔細閱讀使用說明書，核對電流方向。

3、被測電纜的兩頭（始端頭、終端頭）接地線必須可靠連接，才能保證測試結果的可靠性。

4、儀器在使用中如果發生故障，請及時與廠家聯系，千萬不要擅自拆卸檢修。由于用戶的擅自拆卸檢修原因造成儀器的損壞，將失去保修的權利。

5、本儀器保修期12個月
